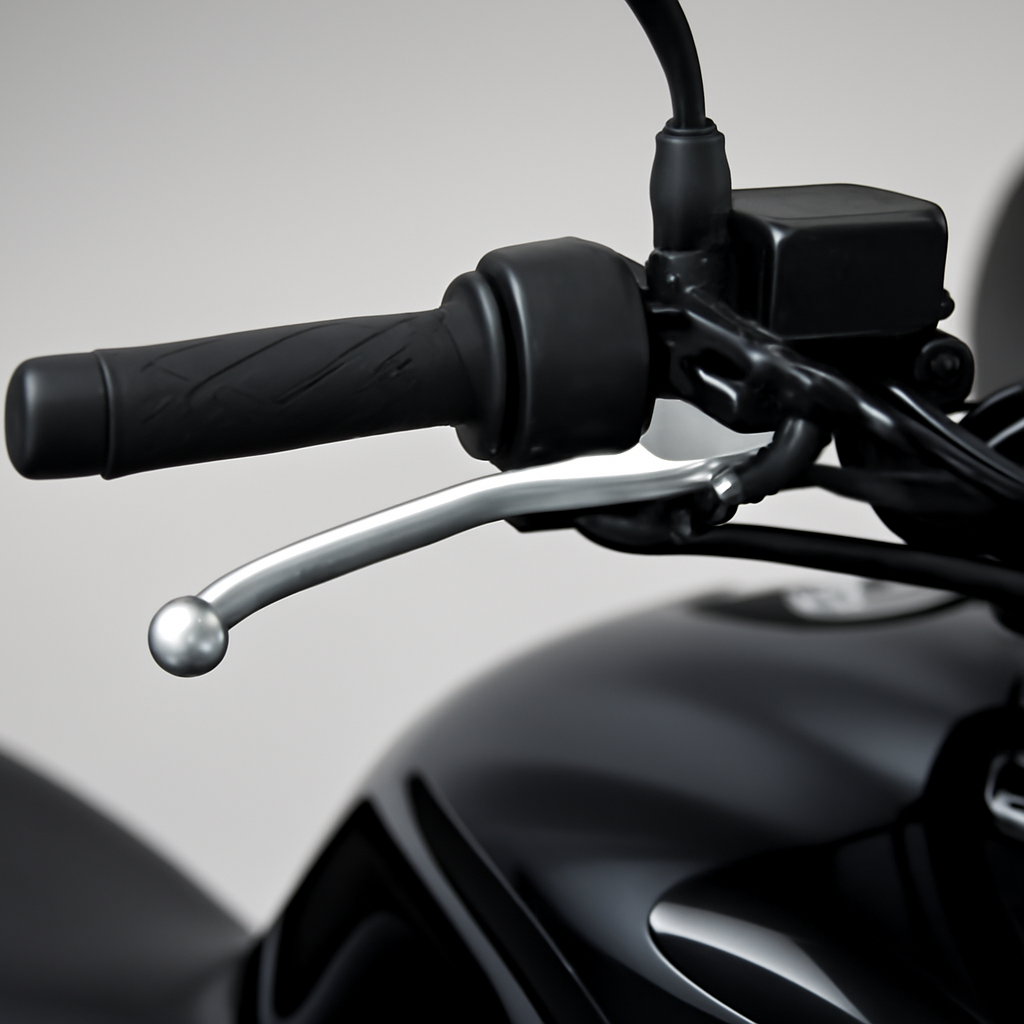

오토바이레버란 무엇인가
오토바이레버는 라이더의 손가락 힘을 케이블이나 유압 장치에 전달해 클러치 또는 앞 브레이크를 작동시키는 조작 부품입니다. 일반적으로 오른쪽 핸들에는 앞 브레이크 레버, 왼쪽 핸들에는 클러치 레버가 배치되지만, 스쿠터와 일부 특수 모델은 양쪽 레버가 브레이크로 구성되거나 작동 방식이 다를 수 있습니다. 따라서 외형만 보고 부품을 구분하기보다 차종의 제원과 실제 작동 구조를 먼저 확인해야 합니다.
작은 부품처럼 보이지만 오토바이레버는 제동과 동력 전달에 직접 관여합니다. 레버의 길이, 회전축 위치, 유격, 손가락이 닿는 형상에 따라 필요한 조작력과 반응성이 달라지며, 장착이 맞지 않으면 레버가 완전히 복귀하지 않거나 브레이크가 끌리는 문제가 생길 수 있습니다. 특히 브레이크 레버는 안전과 직결되므로 단순한 외관 변경용 액세서리와 기능성 교체 부품을 구분해야 합니다.
핵심 원칙: 레버는 색상이나 디자인보다 차종별 호환성, 작동 방식, 제동·클러치 시스템과의 결합 상태를 우선해 선택해야 합니다.
구조와 작동 원리
브레이크 레버
앞 브레이크 레버를 당기면 마스터 실린더의 피스톤이 움직이고, 브레이크액에 압력이 발생해 캘리퍼의 피스톤을 작동시킵니다. 이 과정에서 레버의 축, 피벗 부시 또는 베어링, 피스톤 접촉부가 정확히 맞물려야 합니다. 레버가 지나치게 안쪽까지 닿거나 축 방향으로 흔들리면 유압 전달이 불안정해질 수 있으므로, 장착 후에는 정지 상태에서 여러 차례 작동해 감각과 복귀 상태를 확인해야 합니다.
클러치 레버
케이블식 클러치에서는 레버를 당길 때 케이블이 당겨져 클러치 작동 암을 움직입니다. 유압식 클러치는 브레이크와 유사하게 마스터 실린더와 유압 라인을 사용합니다. 같은 클러치 레버라도 케이블식과 유압식은 레버의 접촉 구조와 케이블 홀더 또는 피스톤 푸시로드의 형상이 다르므로 서로 바꿔 사용할 수 없습니다. 레버 조작이 무겁다면 부품 자체뿐 아니라 케이블 마찰, 케이블 꺾임, 클러치 암의 상태도 함께 살펴야 합니다.
주요 구성 요소
- 레버 본체: 손가락으로 직접 당기는 부분으로 길이와 곡률, 끝단 형상이 조작감에 영향을 줍니다.
- 피벗 축과 부시: 레버가 회전하는 중심부입니다. 마모가 진행되면 좌우 흔들림과 소음이 나타날 수 있습니다.
- 조절 다이얼: 손과 레버 사이의 거리를 조정하는 장치입니다. 조절 범위가 넓어도 차종의 작동 조건을 벗어나면 안 됩니다.
- 접촉 핀 또는 푸시로드 접점: 마스터 실린더나 클러치 케이블을 실제로 움직이는 부분입니다.
- 레버 가드 또는 폴딩 구조: 전도나 충돌 때 레버 파손을 줄이도록 설계된 보조 구조입니다.
오토바이레버가 필요한 상황
교체가 필요한 대표적인 상황은 레버가 휘었거나 부러진 경우, 피벗 부위가 심하게 마모된 경우, 레버가 원위치로 돌아오지 않는 경우입니다. 전도 후 외관상 큰 손상이 없어도 레버 끝단의 미세한 변형이 손가락 위치와 작동 범위를 바꿀 수 있습니다. 브레이크 레버에 균열이 있거나 장착부가 늘어난 경우에는 임시로 펴서 재사용하기보다 손상 원인과 주변 부품을 함께 점검하는 편이 안전합니다.
손 크기에 맞춰 조작 위치를 바꾸거나 장거리 주행에서 피로를 줄이려는 목적도 있습니다. 다만 조절식 제품을 장착했다고 해서 모든 라이더에게 더 편안하거나 안전한 것은 아닙니다. 레버 간격을 너무 좁히면 손가락이 끼거나 유압 브레이크의 피스톤이 완전히 복귀하지 않을 수 있고, 지나치게 멀리 두면 충분한 힘을 전달하기 어렵습니다.
순정 부품에서 애프터마켓 부품으로 변경할 때는 단순히 핸들바 직경이나 레버 외형이 맞는지만 확인해서는 안 됩니다. 브레이크 마스터 실린더의 피스톤 접촉 위치, 클러치 케이블의 고정부, 스위치 작동 탭, 레버 축 지름과 길이가 모두 일치해야 합니다.
종류와 세부 유형
| 구분 | 특징 | 확인할 사항 |
|---|---|---|
| 브레이크 레버 | 앞 브레이크 마스터 실린더를 작동시킴 | 마스터 실린더 형식, 피스톤 접점, 브레이크 스위치 |
| 클러치 레버 | 케이블 또는 유압 방식으로 동력 전달을 끊음 | 케이블식·유압식 여부, 케이블 홀더, 작동 암 구조 |
| 고정식 레버 | 구조가 단순하고 순정과 유사한 방식으로 사용 | 레버 길이와 축 부위의 치수, 장착부 강도 |
| 폴딩 레버 | 충격이 가해질 때 일부가 접히도록 설계 | 접힘 방향, 복귀 장력, 끝단 간섭 여부 |
| 조절식 레버 | 손과 레버 사이 간격이나 위치를 변경할 수 있음 | 조절 범위, 최저 위치에서의 완전 복귀 |
| 가공 레버 | 알루미늄 합금 등을 절삭해 제작한 제품이 많음 | 표면 처리, 모서리 마감, 재질과 제조 품질 |
폴딩 여부나 조절 기능은 편의성과 내구성에 영향을 주지만, 기능이 많을수록 부품 수와 결합부가 늘어날 수 있습니다. 레버 끝단이 짧은 숏 타입은 손가락 일부만으로 조작하는 느낌을 줄 수 있으나, 라이더의 습관과 장갑 두께에 따라 불편할 수 있습니다. 반대로 롱 타입은 여러 손가락으로 힘을 전달하기 쉽지만, 전도 시 주변 부품과 함께 손상될 가능성을 고려해야 합니다.
선택 기준
1. 차종과 연식의 정확한 확인
가장 먼저 제조사, 모델명, 배기량, 연식 또는 세대, ABS 적용 여부, 핸들 주변의 순정 구성품을 확인합니다. 같은 모델명이라도 연식 변경이나 트림에 따라 마스터 실린더와 레버 형상이 달라질 수 있습니다. 판매자가 제시한 호환 목록만 믿기보다 기존 부품의 사진과 치수를 대조하고, 공식 부품도나 정비 매뉴얼에서 부품 번호를 확인하는 것이 좋습니다.
2. 작동 방식과 접촉부
브레이크 레버는 피스톤을 미는 접촉부의 높이와 위치가 핵심입니다. 접촉점이 맞지 않으면 레버가 헐겁거나 지나치게 민감해질 수 있습니다. 클러치 레버는 케이블 끝단이 걸리는 홈과 케이블 외피가 고정되는 받침부가 정확해야 합니다. 유압식 클러치라면 마스터 실린더의 푸시로드와 레버 형상이 맞는지 확인합니다.
3. 재질과 가공 품질
알루미늄 합금 레버는 가벼운 편이고 표면 색상과 형상 선택의 폭이 넓습니다. 그러나 같은 재질명이라도 합금, 열처리, 가공 정밀도, 표면 처리에 따라 품질 차이가 날 수 있습니다. 날카로운 모서리나 버, 도장 벗겨짐, 피벗 홀의 거친 가공은 장갑 손상과 작동 불량으로 이어질 수 있으므로 구입 전 마감 상태를 살펴야 합니다.
4. 인체공학과 조작 감각
레버와 그립 사이의 간격은 손 크기, 장갑 두께, 주행 자세를 고려해 결정합니다. 손가락이 자연스럽게 닿고 손목을 과도하게 꺾지 않아야 하며, 레버를 끝까지 당겼을 때 손가락이 그립에 눌리지 않아야 합니다. 조절식이라도 가장 가까운 위치에서 브레이크가 끌리거나 클러치가 완전히 분리되지 않으면 사용할 수 없습니다.
5. 안전 관련 구성품
브레이크 레버에는 제동등 스위치를 작동시키는 돌기나 캠이 포함될 수 있습니다. 새 레버가 스위치를 제대로 누르지 못하면 브레이크등이 계속 켜지거나 전혀 켜지지 않을 수 있습니다. 클러치 레버의 안전 스위치 작동부도 마찬가지입니다. 시동 조건이나 제동등과 관련된 부품은 외관보다 전기적 작동 여부를 확인해야 합니다.
장착과 조정 절차
- 차량을 안정적으로 세우기: 평탄한 곳에 세우고 핸들이 움직이지 않도록 합니다. 브레이크 작업이라면 차량이 넘어지지 않도록 별도의 지지 상태도 확인합니다.
- 기존 상태 기록하기: 레버 각도, 케이블 유격, 스위치 위치, 와셔와 부시의 배열을 사진이나 메모로 남깁니다.
- 분해 전 장력 확인하기: 케이블식 클러치는 조절 나사를 충분히 풀어 케이블 장력을 줄입니다. 유압식 부품은 호스를 분리하지 않는 방식으로 작업할 수 있는지 먼저 검토합니다.
- 피벗 체결부 분리하기: 너트와 볼트를 분리한 뒤 부시, 와셔, 스페이서가 빠지지 않도록 순서를 유지합니다. 과도한 힘으로 부품을 비틀면 마스터 실린더나 스위치가 손상될 수 있습니다.
- 새 레버 비교하기: 장착 전에 축 구멍, 접촉부, 케이블 홈, 스위치 탭, 레버 길이를 기존 부품과 대조합니다. 조금이라도 구조가 다르면 억지로 조립하지 않습니다.
- 윤활과 조립: 제조사가 허용한 부위에 적절한 윤활제를 소량 사용합니다. 브레이크액이 닿아야 하는 부위나 전기 스위치 내부에 임의의 윤활제를 주입하지 않습니다.
- 체결과 유격 조정: 체결부는 제조사 기준에 따라 조이고, 레버가 걸림 없이 부드럽게 움직이는지 확인합니다. 클러치 케이블의 유격은 차종별 기준을 따르며 임의로 지나치게 팽팽하게 만들지 않습니다.
- 정지 상태 기능 점검: 브레이크등, 클러치 안전 스위치, 레버 복귀, 핸들 좌우 회전 시 케이블 간섭을 확인합니다.
- 저속 시험: 안전한 장소에서 저속으로 제동과 클러치 분리 상태를 확인합니다. 이상한 소음, 끌림, 유압 압력 저하, 변속 충격이 있으면 주행을 중단하고 원인을 점검합니다.
브레이크 유압 라인을 개방하는 작업이나 마스터 실린더 내부 분해가 필요한 경우에는 일반적인 레버 교체보다 높은 숙련도가 요구됩니다. 공기 혼입, 누유, 잘못된 조립은 제동 성능을 떨어뜨릴 수 있으므로 정비 경험이 부족하다면 해당 차종의 정비 절차를 따르거나 자격을 갖춘 정비 인력의 점검을 받는 것이 바람직합니다.
비용과 작업 시간에 영향을 주는 요소
오토바이레버 교체 비용은 부품의 재질과 구조, 순정품인지 호환품인지, 조절·폴딩 기능의 유무, 차종별 장착 난이도에 따라 달라집니다. 레버 하나만 교체하는 경우와 피벗 부시, 축, 케이블, 마스터 실린더 또는 클러치 스위치까지 함께 정비하는 경우는 작업 범위가 크게 다릅니다. 전도 후 교체라면 핸들바, 마운트, 스위치 하우징의 변형 여부도 확인해야 하므로 단순 부품 가격만으로 전체 비용을 판단하기 어렵습니다.
작업 시간 역시 레버의 장착 방식과 상태에 따라 달라집니다. 외부 피벗 볼트만 분리하는 구조는 비교적 간단하지만, 케이블 장력 조절이 어렵거나 부식된 체결부가 있으면 시간이 늘어날 수 있습니다. 유압계통을 열어야 하는 작업은 에어 제거와 누유 점검이 추가됩니다. 정확한 비용과 소요 시간은 차종, 부품 번호, 기존 손상 상태를 확인한 뒤 산정해야 합니다.
문제 예방과 관리 방법
- 주행 전 확인: 레버를 몇 차례 작동해 걸림, 비정상적인 유격, 복귀 지연, 금속 마찰음을 확인합니다.
- 전도 후 점검: 레버 끝단만 보지 말고 피벗 축, 마스터 실린더, 핸들 마운트, 케이블, 스위치 하우징을 함께 살핍니다.
- 부식 관리: 비나 세차 후에는 피벗 주변의 물기를 제거하고, 제조사가 허용한 방식으로 움직이는 축을 관리합니다.
- 케이블 보호: 클러치 케이블이 급격히 꺾이거나 핸들을 좌우로 돌릴 때 당겨지지 않는지 확인합니다.
- 과도한 조절 금지: 손에 맞춘다는 이유로 레버를 지나치게 가까이 설정하지 않습니다. 브레이크 피스톤의 복귀와 클러치 완전 분리를 우선합니다.
- 체결부 임의 변경 금지: 규격이 다른 볼트나 과도한 길이의 축을 사용하면 레버 회전과 주변 부품에 문제가 생길 수 있습니다.
- 세척제 주의: 브레이크액, 도장면, 고무 부품, 전기 스위치에 부적합한 세척제를 사용하지 않습니다.
- 부품 보관: 교체한 순정 부품은 차종과 장착 위치를 표시해 보관하면 추후 비교와 문제 진단에 도움이 됩니다.
구매·장착 전 체크리스트
- 제조사, 모델명, 배기량, 연식과 세대가 정확한가?
- 브레이크용인지 클러치용인지, 케이블식인지 유압식인지 확인했는가?
- 레버 축 지름과 길이, 부시·와셔 배열이 호환되는가?
- 마스터 실린더 피스톤 접촉부 또는 클러치 케이블 고정부가 일치하는가?
- 브레이크등 스위치와 클러치 안전 스위치의 작동 탭이 있는가?
- 레버를 가장 가까운 위치로 조정해도 완전 복귀하는가?
- 핸들을 좌우 끝까지 돌렸을 때 케이블이나 호스가 당겨지지 않는가?
- 피벗 부위에 균열, 과도한 틈, 거친 버가 없는가?
- 장착 후 정지 상태와 저속 시험을 진행할 계획이 있는가?
- 유압계통을 개방하거나 손상 원인이 불분명한 경우 점검을 맡길 수 있는가?
자주 묻는 질문
오토바이레버는 차종만 같으면 모두 호환되나요?
같은 차종명이라도 연식, 트림, ABS 적용 여부, 마스터 실린더와 클러치 방식에 따라 장착 구조가 달라질 수 있습니다. 부품 번호와 접촉부 치수, 축 규격을 함께 확인해야 하며, 외형이 비슷하다는 이유만으로 호환된다고 판단해서는 안 됩니다.
브레이크 레버와 클러치 레버를 서로 바꿔도 되나요?
대부분의 경우 바꿔 사용할 수 없습니다. 브레이크는 마스터 실린더 피스톤을 밀고 클러치는 케이블 끝단이나 유압 푸시로드를 작동시키므로 접촉 구조가 다릅니다. 강제로 조립하면 정상 작동하지 않거나 안전장치가 작동하지 않을 수 있습니다.
조절식 레버는 순정 레버보다 항상 좋은가요?
손 크기와 주행 자세에 맞는 위치를 설정할 수 있다는 장점이 있지만, 모든 제품이 같은 품질이나 호환성을 갖는 것은 아닙니다. 조절 범위의 끝에서 레버가 피스톤을 계속 누르지 않는지, 클러치가 완전히 분리되는지 확인해야 합니다.
레버가 뻑뻑하면 레버만 교체하면 되나요?
원인이 피벗 부식이나 부시 마모라면 레버 교체로 개선될 수 있지만, 케이블 내부 녹과 마찰, 케이블 경로의 꺾임, 클러치 작동 암의 문제일 수도 있습니다. 브레이크라면 마스터 실린더 피스톤과 캘리퍼 상태까지 점검해야 하므로 증상만 보고 부품을 단정하지 않는 것이 좋습니다.
레버 끝이 조금 휘었는데 펴서 사용해도 되나요?
금속을 다시 펴는 과정에서 균열이나 강도 저하가 생길 수 있고, 원래의 작동 위치가 회복되지 않을 수 있습니다. 특히 브레이크 레버의 변형은 제동 감각과 안전에 영향을 줄 수 있으므로 손상 정도와 주변 장착부를 확인한 뒤 규격에 맞는 부품으로 교체하는 편이 안전합니다.
오토바이레버 교체 후 바로 장거리 주행을 해도 되나요?
먼저 정지 상태에서 레버 복귀, 유격, 브레이크등, 안전 스위치, 누유 여부를 확인하고 안전한 장소에서 저속 시험을 해야 합니다. 제동력이 일정하지 않거나 레버가 그립에 닿거나, 클러치가 완전히 분리되지 않으면 주행을 중단하고 원인을 해결해야 합니다.
비순정 오토바이레버를 선택할 때 가장 중요한 기준은 무엇인가요?
첫째는 정확한 차종별 호환성이고, 둘째는 작동 접촉부와 안전 스위치의 일치 여부입니다. 그 다음으로 재질과 가공 품질, 조절 범위, 충격 시 레버와 마운트를 보호하는 구조, 부품 교체와 점검이 가능한 설계를 살펴보는 것이 합리적입니다.
마무리
오토바이레버는 손에 닿는 단순한 조작 부품이 아니라 제동과 클러치 작동을 연결하는 기능 부품입니다. 선택할 때는 디자인이나 색상보다 차종별 호환성, 접촉 구조, 레버 복귀, 안전 스위치, 장착 후 조정 가능성을 우선해야 합니다. 교체 뒤에는 정지 상태 점검과 저속 시험을 거쳐 이상 여부를 확인하고, 유압계통이나 손상 원인이 포함된 작업은 정확한 정비 절차에 따라 진행하는 것이 안전합니다.
